MIL-W-81044
MIL-W-81044/12 MIL線纜
TAGS:
應用和描述:
美軍標特種MIL-W-81044線纜廣泛應用于航空、航天、艦船、軍用車輛，導彈及其他電子產品等工業領域。該系列雙層導線具有重量輕，耐低高溫等性能，適合于高密度布線，具有優良的耐直通性，耐磨，耐冷，及抗常見的化學品腐蝕。

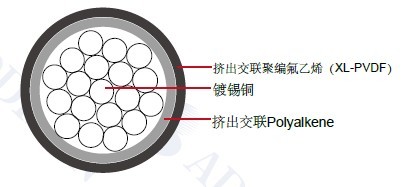

結構：
導體：鍍錫銅
絕緣：擠出交聯Polyalkene
護套：擠出交聯聚編氟乙烯(XL-PVDF)
絕緣材料的厚度：15 mil ( 0.4 mm) 到 21 mil ( 0.5mm)
特性：
額定溫度：150°C
額定電壓：600 volts
MIL-W-81044/12
SAE AS81044
10 種基本顏色
尺寸和重量：
| AWG | 導體絞合 |
成纜外徑 (*小)
|
成纜外徑 ( *大)
|
重量 LBS/MFT | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||
| 30 | 7/38 | 0.025 | 0.635 | 0.029 | 0.737 | 0.71 |
| 28 | 7/36 | 0.028 | 0.711 | 0.032 | 0.813 | 0.96 |
| 26 | 19/38 | 0.032 | 0.813 | 0.036 | 0.914 | 1.40 |
| 24 | 19/36 | 0.038 | 0.965 | 0.042 | 1.067 | 2.10 |
| 22 | 19/34 | 0.045 | 1.143 | 0.049 | 1.245 | 3.10 |
| 20 | 19/32 | 0.053 | 1.346 | 0.057 | 1.448 | 4.60 |
| 18 | 19/30 | 0.063 | 1.600 | 0.067 | 1.702 | 7.00 |
| 16 | 19/29 | 0.069 | 1.753 | 0.075 | 1.905 | 8.90 |
| 14 | 29/27 | 0.085 | 2.159 | 0.093 | 2.362 | 13.90 |
| 12 | 37/28 | 0.104 | 2.642 | 0.112 | 2.845 | 21.70 |
