MIL-W-81044
MIL-W-81044/7 MIL線纜
TAGS:
應用與描述：
美軍標特種MIL-W-81044線纜廣泛應用于航空、航天、艦船、軍用車輛，導彈及其他電子產品等工業(yè)領域。該系列雙層導線具有重量輕，耐低高溫等性能，適合于高密度布線，具有優(yōu)良的耐直通性，耐磨，耐冷，及抗常見的化學品腐蝕。

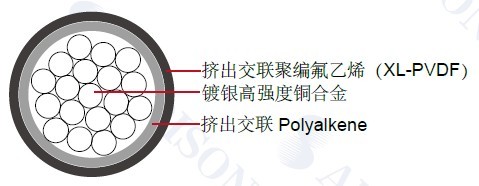

結構：
導體：鍍銀高強度銅合金
絕緣：擠出交聯(lián) Polyalkene
護套：擠出交聯(lián)聚編氟乙烯(XL-PVDF)
絕緣材料的厚度：34 mil ( 0.9 mm) 到 39 mil ( 1.0mm)
特性：
額定溫度：150°C
額定電壓：600 volts
MIL-W-81044/7
SAE AS81044
10 種基本顏色
尺寸和重量：
| AWG | 導體絞合 |
成纜外徑 (*小)
|
成纜外徑 ( *大)
| 重量 | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | LBS/MFT | ||
| 26 | 19/38 | 0.051 | 1.295 | 0.055 | 1.397 | 2.20 |
| 24 | 19/36 | 0.055 | 1.397 | 0.059 | 1.499 | 3.00 |
| 22 | 19/34 | 0.066 | 1.676 | 0.072 | 1.829 | 4.30 |
| 20 | 19/32 | 0.075 | 1.905 | 0.081 | 2.057 | 6.10 |
