MIL-W-25038
MIL-W-25038/1 MIL線纜
TAGS:
應用與描述：
單芯復合無機介質絕緣，MIL-W-25038/1 電纜運行在極其惡劣的環境下，應用在振動，并且與火焰直接接觸的的電路中，具有優良的機械性能及耐磨性能。

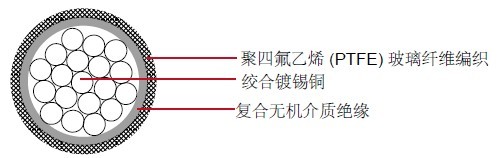

結構：
導體：27%的絞合鍍錫銅
絕緣：復合無機介質絕緣
護套：聚四氟乙烯 (PTFE) 玻璃纖維編織
標識：表面印刷 MIL-W-25038
特性：
額定溫度：
-55°C +260°C
額定電壓：600 volts
顏色編碼：MIL-STD-104
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 |
成纜外徑 （*大） |
成纜外徑 （*?。?/th> |
*大電阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | |||
|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | ||||
| 22 | 19/34 | 0.031 | 0.790 | 0.116 | 2.946 | 0.100 | 2.540 | 23.700 | 10.0 |
| 20 | 19/32 | 0.040 | 1.020 | 0.125 | 3.175 | 0.109 | 2.769 | 14.600 | 12.0 |
| 18 | 19/30 | 0.050 | 1.270 | 0.135 | 3.429 | 0.119 | 3.023 | 9.400 | 15.0 |
| 16 | 19/29 | 0.056 | 1.420 | 0.147 | 3.734 | 0.127 | 3.226 | 6.850 | 19.0 |
| 14 | 19/27 | 0.072 | 1.830 | 0.170 | 4.318 | 0.150 | 3.810 | 4.320 | 25.0 |
| 12 | 19/25 | 0.090 | 2.290 | 0.185 | 4.699 | 0.165 | 4.191 | 2.780 | 35.0 |
| 10 | 49/27 | 0.122 | 3.099 | 0.230 | 5.842 | 0.210 | 5.334 | 1.680 | 55.0 |
| 8 | 133/29 | 0.190 | 4.039 | 0.280 | 7.112 | 0.256 | 6.502 | 0.936 | 85.0 |
| 6 | 133/27 | 0.200 | 5.080 | 0.342 | 8.687 | 0.318 | 8.077 | 0.591 | 127.0 |
| 4 | 133/25 | 0.253 | 6.426 | 0.407 | 10.338 | 0.383 | 9.728 | 0.375 | 192.0 |
| 2 | 665/30 | 0.315 | 8.001 | 0.484 | 12.294 | 0.460 | 11.684 | 0.241 | 291.0 |
| 1 | 817/30 | 0.350 | 8.890 | 0.533 | 13.538 | 0.497 | 12.624 | 0.196 | 347.0 |
| 1/0 | 1035/30 | 0.395 | 10.033 | 0.573 | 14.554 | 0.537 | 13.640 | 0.153 | 415.0 |
| 2/0 | 1330/30 | 0.446 | 11.328 | 0.635 | 16.129 | 0.595 | 15.113 | 0.120 | 520.0 |
| 3/0 | 1672/30 | 0.505 | 12.827 | 0.700 | 17.780 | 0.660 | 16.764 | 0.096 | 648.0 |
| 4/0 | 2109/30 | 0.562 | 14.275 | 0.770 | 19.558 | 0.730 | 18.542 | 0.077 | 793.0 |
