MIL-W-22759
MIL-W-22759/18 MIL線纜
TAGS:
應用與描述：
單芯美軍標MIL-W-22759/18絕緣為擠出乙烯-四氟乙烯共聚物(ETFE)的線纜用于軍事及航空航天等領域，它具有重量輕，卓越的機械韌性等特點，擠出乙烯-四氟乙烯共聚物(ETFE)絕緣也有良好的抗輻射及化學品的防腐蝕。

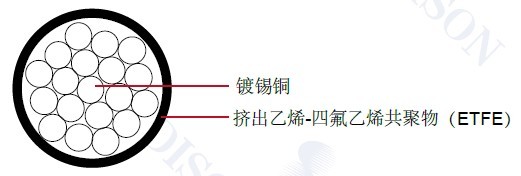

結構：
鍍錫銅
擠出乙烯-四氟乙烯共聚物(ETFE)
導體:鍍錫銅
絕緣:擠出乙烯-四氟乙烯共聚物(ETFE)
絕緣材料厚度: 6 mil ( 0.15 mm)
特性：
額定溫度: 150°C
額定電壓: 600 volts
SAE AS22759/18
顏色代碼: MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大) | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 26 | 19/38 | 0.180 | 4.572 | 0.020 | 0.508 | 0.030 | 0.762 | 0.034 | 0.864 | 1.45 |
| 24 | 19/36 | 0.023 | 0.584 | 0.024 | 0.610 | 0.034 | 0.864 | 0.038 | 0.965 | 2.02 |
| 22 | 19/34 | 0.029 | 0.737 | 0.031 | 0.787 | 0.041 | 1.041 | 0.045 | 1.143 | 3.04 |
| 20 | 19/32 | 0.037 | 0.940 | 0.039 | 0.991 | 0.049 | 1.245 | 0.053 | 1.346 | 4.60 |
| 18 | 19/30 | 0.046 | 1.168 | 0.049 | 1.245 | 0.059 | 1.499 | 0.063 | 1.600 | 6.86 |
| 16 | 19/29 | 0.052 | 1.321 | 0.055 | 1.397 | 0.065 | 1.651 | 0.069 | 1.753 | 8.69 |
| 14 | 19/27 | 0.065 | 1.651 | 0.069 | 1.753 | 0.079 | 2.007 | 0.083 | 2.108 | 13.30 |
| 12 | 37/28 | 0.087 | 2.210 | 0.089 | 2.261 | 0.101 | 2.565 | 0.105 | 2.667 | 20.50 |
| 10 | 37/26 | 0.106 | 2.692 | 0.112 | 2.845 | 0.124 | 3.150 | 0.128 | 3.251 | 31.90 |
