應用與描述：

單芯聚全氟乙丙烯(FEP)/聚酰亞胺/聚全氟乙丙烯(FEP) 膠帶絕緣M81381/22電纜應用于航空航天，此類線纜非常適合與排放黑煙及超負荷的穩定性有關的應用程序。

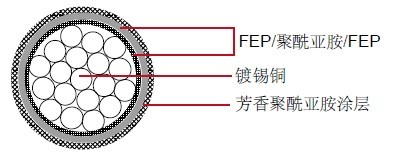

結構：

導體：鍍錫銅

絕緣：聚全氟乙丙烯(FEP)/聚酰亞胺/ 聚全氟乙丙烯(FEP)帶絕緣

絕緣壁厚度：

0.0065"(小于等于10 AWG), 或聚酰胺編織 (大于等于8 AWG), (0.0084" or 0.0170" )

護套：芳香聚酰亞胺涂層

特性：

額定溫度： -55°C 到+ 150°C

額定電壓：600 volts

顏色編碼：MIL-STD-104 (見12頁 )

10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)

尺寸和重量：

AWG	導體絞合	導體直徑（*大）		導體直徑（*?。?/th>		成纜外徑（*大）		成纜外徑（*?。?/th>		*大電阻 @20°C OHMS/MFT	重量 LBS/MFT
		IN	MM	IN	MM	IN	MM	IN	MM
24	19/36	0.026	0.660	0.023	0.580	0.044	1.118	0.040	1.016	26.2	2.1
22	19/34	0.033	0.840	0.029	0.740	0.049	1.245	0.045	1.143	16.2	3.0
20	19/32	0.041	1.040	0.037	0.940	0.058	1.473	0.053	1.346	9.88	4.5
18	19/30	0.051	1.300	0.046	1.170	0.068	1.727	0.063	1.600	6.23	6.7
16	19/29	0.058	1.470	0.052	1.320	0.074	1.880	0.068	1.727	4.81	8.4
14	19/27	0.073	1.850	0.035	1.650	0.089	2.261	0.081	2.057	3.06	13.0
12	37/28	0.090	2.290	0.084	2.130	0.107	2.718	0.100	2.540	2.02	20.0
10	37/26	0.114	2.900	0.106	2.690	0.130	3.302	0.122	3.099	1.26	31.0
8	133/29	0.173	4.390	0.158	4.010	0.206	5.230	0.188	4.780	0.70	61.8
6	133/27	0.217	5.510	0.198	5.030	0.251	6.380	0.228	5.790	0.45	95.1
4	133/25	0.274	6.960	0.250	6.350	0.306	7.770	0.280	7.110	0.28	148.0
2	665/30	0.340	8.640	0.320	8.130	0.378	9.600	0.350	8.890	0.14	235.0
